Προσαρμοσμένος διακόπτης διαφορικής πίεσης 20-200Pa 30-300Pa 50-500Pa Εύκολη εγκατάσταση

Ο διακόπτης διαφοράς πίεσης παρακολουθεί την κατάσταση της οθόνης φίλτρου, του ανεμιστήρα και της ροής αέρα στον αέρα.Ο διακόπτης διαφοράς πίεσης ροής αέρα χρησιμοποιείται για τον αέρα στο σύστημα κλιματισμού ή στο σύστημα εξαερισμού, όπως καθαρό δωμάτιο, έξυπνη οθόνη φίλτρου κλιματισμού κτιρίων, προστασία του περιβάλλοντος, έλεγχος ανεμιστήρα και ανεμιστήρα, έλεγχος φίλτρου και ανεμιστήρα, έλεγχος υγρών και επιπέδου, έλεγχος ροής αερίων.

Επίσης, η παρακολούθηση του φίλτρου μη καυσίμου αερίου και μη διαβρωτικού αερίου και ο διακόπτης ροής

Χαρακτηριστικό:

Μέσα από το κουμπί, η περιοχή διαφοράς πίεσης μπορεί να ρυθμιστεί ελεύθερα, η οποία πληροί πλήρως τις απαιτήσεις συναγερμού διαφοράς πίεσης της οθόνης φίλτρου της μονάδας AHU.Το υλικό φιλμ αερίου ανθεκτικό σε υψηλές θερμοκρασίες εξασφαλίζει την ευαίσθητη δράση κάτω από τη μικρή διαφορά πίεσης. Το διπλό διακόπτη με ένα πόλο επιτρέπει στον χρήστη να επιλέξει ελεύθερα να χρησιμοποιήσει τους κανονικά ανοικτούς ή κανονικά κλειστούς κόμβους. Η εγκατάσταση είναι απλή. Το επάνω κάλυμμα χρειάζεται μόνο μια σταθερή βίδα,και η συνδυασμένη υποστήριξη είναι βολική για κάθετη και οριζόντια εγκατάστασηΗ μέση θερμοκρασία είναι στην περιοχή των - 15 / + 60 °C. Η βαθμονόμηση παραγωγής του bo603 είναι σε θερμοκρασία δωματίου και εγκαθίσταται επίσης κοντά στην θερμοκρασία δωματίου.Η συμπύκνωση υδρατμών μπορεί να συμβεί στο σύστημα με υψηλή υγρασία. Κατά την εγκατάσταση, δώστε προσοχή στη κατωτέρω κατεύθυνση του ακροφύλλου σύνδεσης σωλήνα.Π1 έως το τέλος υψηλής πίεσης (σημαίνεται με "+") Π2 έως το τέλος χαμηλής πίεσης (σημαίνεται με "-").

Περιγραφή διαγράμματος καλωδίωσης:

Η πραγματική διαφορά πίεσης είναι μικρότερη από την καθορισμένη τιμή και οι επαφές 1-2 είναι ενεργές.

θέματα που απαιτούν προσοχή:

Εάν η εγκατάσταση του διαλειτουργού διαφοράς πίεσης δεν είναι σύμφωνα με τις παραπάνω οδηγίες και οι δύο θύρες είναι προς τα κάτω,η διαφορά πίεσης ανίχνευσης του σημείου διακόπτη θα αποκλίνει κατά 20 Pa, η οποία καθορίζεται κυρίως από την αρχή του διαλειτουργού διαφορικής πίεσης (μια πολύ λεπτή ταινία αερίου στο διαλειτουργό διαφορικής πίεσης χωρίζεται εσωτερικά σε δύο θάλαμους,εάν η ταινία αερίου δεν είναι εγκατεστημένη κάθετα αλλά οριζόντια, το ίδιο το βάρος της ταινίας αερίου θα επηρεάσει την ανίχνευση της διαφοράς πίεσης του αερίου).

Να αποφεύγετε ηλεκτροπληξία ή βλάβη του εξοπλισμού.

Η σύνδεση με το καλώδιο πρέπει να ολοκληρώνεται και η κατάσταση της σύνδεσης να ελέγχεται πριν από τη χρήση.

Πριν από τη χρήση, η τρύπα εγκατάστασης του πλαστικού σωλήνα πρέπει να τρυπώνεται και η θύρα "Z" να τοποθετείται επί τόπου (κλασσική διαμόρφωση).

Βεβαιωθείτε ότι η επιφάνεια συναρμολόγησης έχει ελάχιστες ή καθόλου δονήσεις και ότι ο διακόπτης μπορεί να τοποθετηθεί απευθείας στον αγωγό, τον θερμαντήρα ή το πάνελ.

Σημείωση τοποθεσίας σύνδεσης υπό πίεση: + (υψηλή πίεση) και - (χαμηλή πίεση ή στατική πίεση)

Τεχνικές παραμέτρους:

Μέγιστη πίεση: 10KPA

Μέσο πίεσης: αέρας, μη εύφλεκτο και μη διαβρωτικό αέριο

Επίπεδο προστασίας: IP54

Ηλεκτρική σύνδεση: σύνδεσμος ενισχυτή ή τερματικό βίδα

Δυνατότητα διακόπτη: 1,5A (0,4A) / 250VAC

Κατεύθυνση εγκατάστασης: κάθετη (κανονική κατεύθυνση εγκατάστασης)

Επιτρεπόμενη θερμοκρασία λειτουργίας: - 20 - + 85 °C

Ελάχιστη αρχική πίεση: Πρότυπο: 20Pa· ρυθμιζόμενο σημείο ρύθμισης και διαχωρισμός

Θερμοκρασία αποθήκευσης: - 40-85 °C

Ελάχιστη ανοικτή θέση εκκίνησης: 10Pa (περίοδος: 20 ~ 30Pa)

Υλικό μεμβράνης: πυρίτιο

Διάμετρος σωλήνα από πλαστικό: Φ 6,2 mm Κύκλος λειτουργίας: > 100000 φορές

Βάρος: 100g

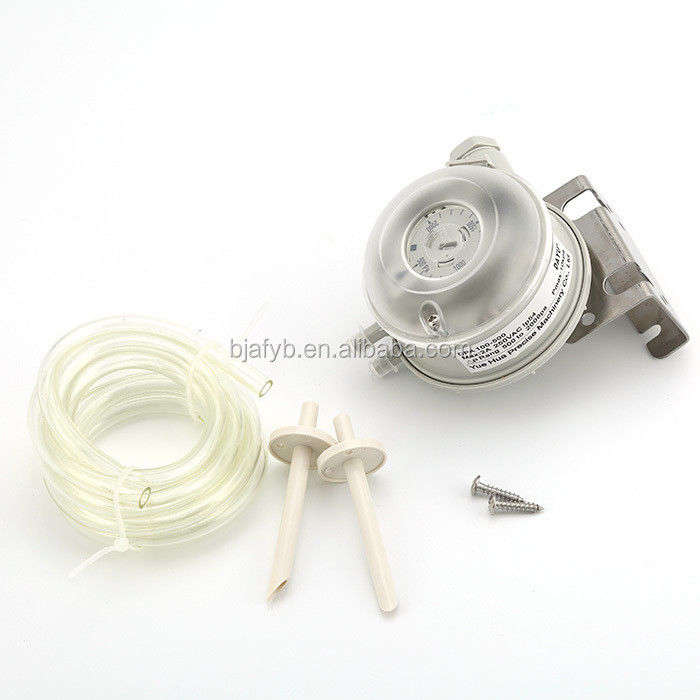

Συσκευές σωλήνα σιλικόνης μήκους 2 μέτρων

2 συνδέσεις με βίδες τοποθέτησης

Δύο βίδες για την τοποθέτηση του σπιτιού

3 τερματικά βίδες για εξωτερικούς αγωγούς

Προδιαγραφή και μοντέλο:

Περιοχή πίεσης του μοντέλου παραγγελίας

AF604-200 20-200Pa

AF604-300 30-300pa

AF604-500 50-500Pa

AF604-1000 100-1000pa

AF604-2000 500-2000Pa

AF604-2500 1000-2500Pa
